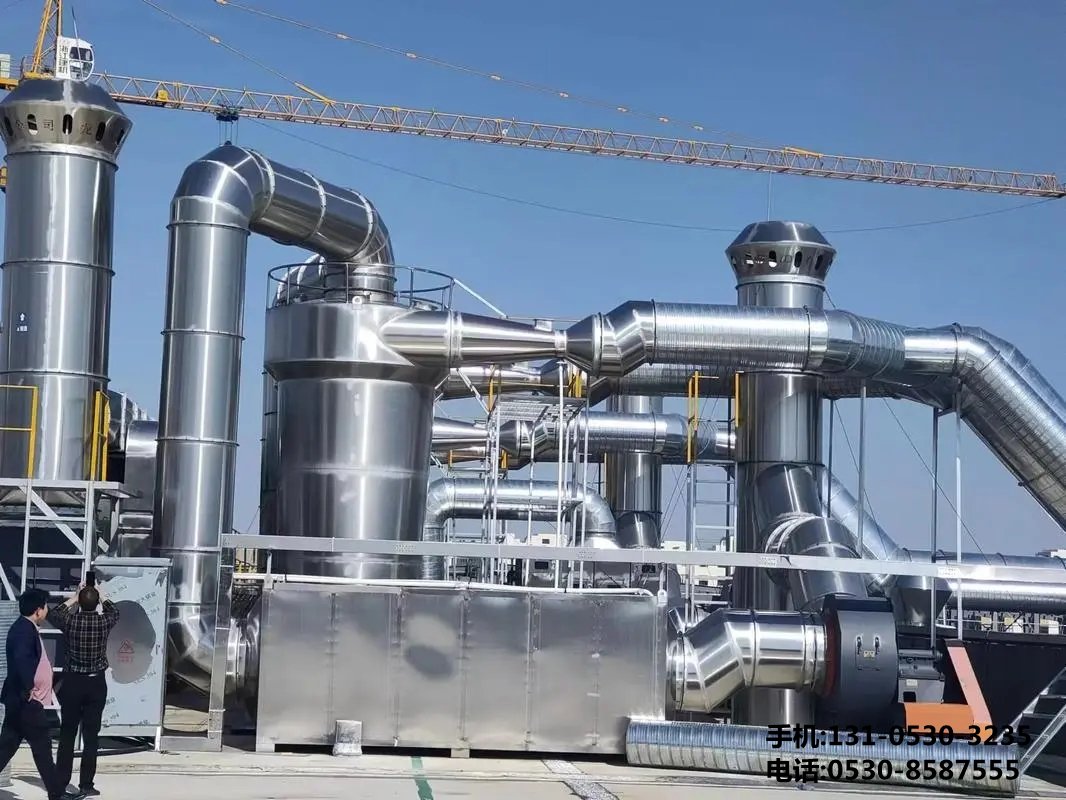

油漆廢氣處理系統通常由多個部件組成，每個部件都有其******的結構***點和工作原理。以下是這些主要部件的詳細介紹：



1. 收集罩/進氣罩：

結構***點：收集罩通常設計為半封閉或全封閉結構，以適應不同作業環境。材料選擇上要求耐腐蝕、易清潔。

工作原理：通過物理方式將油漆作業產生的廢氣集中起來，減少廢氣向車間內其他區域的擴散。



2. 風管系統：

結構***點：風管系統包括直管、彎頭、三通、調節閥等配件，通常采用金屬或塑料材質，內部光滑以減少阻力。

工作原理：負責將收集罩捕獲的廢氣輸送到處理設備，通過調節閥門可以控制氣流的速度和壓力。



3. 預處理裝置：

結構***點：預處理裝置可能包括粗效過濾器、冷凝器等，用于去除廢氣中的***顆粒物和部分可凝結組分。

工作原理：通過物理過濾和冷凝作用，初步凈化廢氣，防止***顆粒物堵塞后續處理設備。

4. 吸附塔/活性炭吸附裝置：

結構***點：吸附塔內部填充有活性炭或其他吸附材料，具有***的比表面積和多孔結構。

工作原理：利用活性炭的吸附性能，去除廢氣中的有機溶劑蒸汽和其他有害成分。



5. 光氧催化裝置：

結構***點：裝置內部安裝有紫外燈和催化劑，通常采用鈦白粉作為催化劑載體。

工作原理：紫外燈發出***定波長的光，激發催化劑產生自由基，這些自由基與廢氣中的污染物反應，將其分解為無害物質。



6. 等離子體處理裝置：

結構***點：裝置內部有兩個電極，之間形成高電壓電場。

工作原理：在高電壓電場作用下，氣體分子被電離形成等離子體，等離子體中的高能電子與污染物分子碰撞，使其分解或電離。



7. 洗滌塔/噴淋塔：

結構***點：塔內設有多層填料，***部裝有噴嘴，可以噴射吸收液。

工作原理：廢氣通過填料層時，與逆向流動的吸收液充分接觸，溶解或反應掉廢氣中的污染物質。



8. 排氣筒/煙囪：

結構***點：通常為垂直設置的管道，高度根據環保要求設計，表面防腐處理。

工作原理：將經過處理的廢氣高空排放，利用空氣動力擴散作用降低地面污染物濃度。



9. 控制系統：

結構***點：包括傳感器、控制器、執行器等，實現自動化控制。

工作原理：監測廢氣流量、濃度等參數，自動調節風量、溫度等操作條件，確保處理效率和系統安全。



整個油漆廢氣處理系統的設計需要符合相關的環保標準和法規要求，同時也要考慮經濟性、操作簡便性和系統的可靠性。通過對各個部件的合理配置和***化，可以有效減少油漆作業對環境和人體健康的影響。
